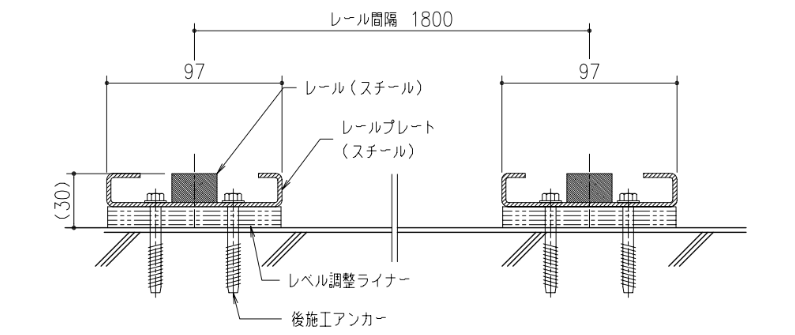

レール施工方式
耐震型レールをアンカーで強固に固定
移動棚の長期運用が可能

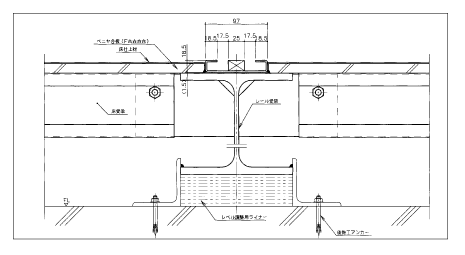

レールは後施工アンカーで確実に床固定します。
FLの不陸調整はライナーを使用します。
![](../_src/70186183/img20221111133250310829.png?v=1712811893427)

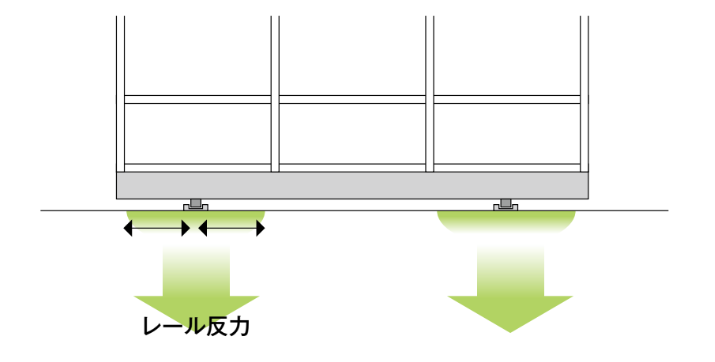

床への固定を軽減した設計
レールは1800mm又は900mm、1400mm間隔です。
支柱からの棚荷重に耐えるため、台枠が強固な構造となります。
レール本数が少ない分、レールへの荷重負担も大きくなります。(集中的な荷重)
![](../_src/70186277/img20221111133828898360.png?v=1712811893427)

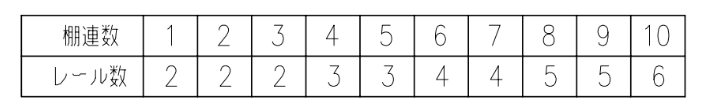

レール設置プラン
![](../_src/70186027/img20221111113644403258.png?v=1712811893427)
10連以上の場合、積載荷重又は建物との関係でご相談の上、決定しています。
![](../_src/70186025/img20221111113644487539.png?v=1712811893427)

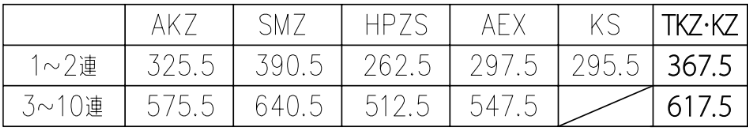

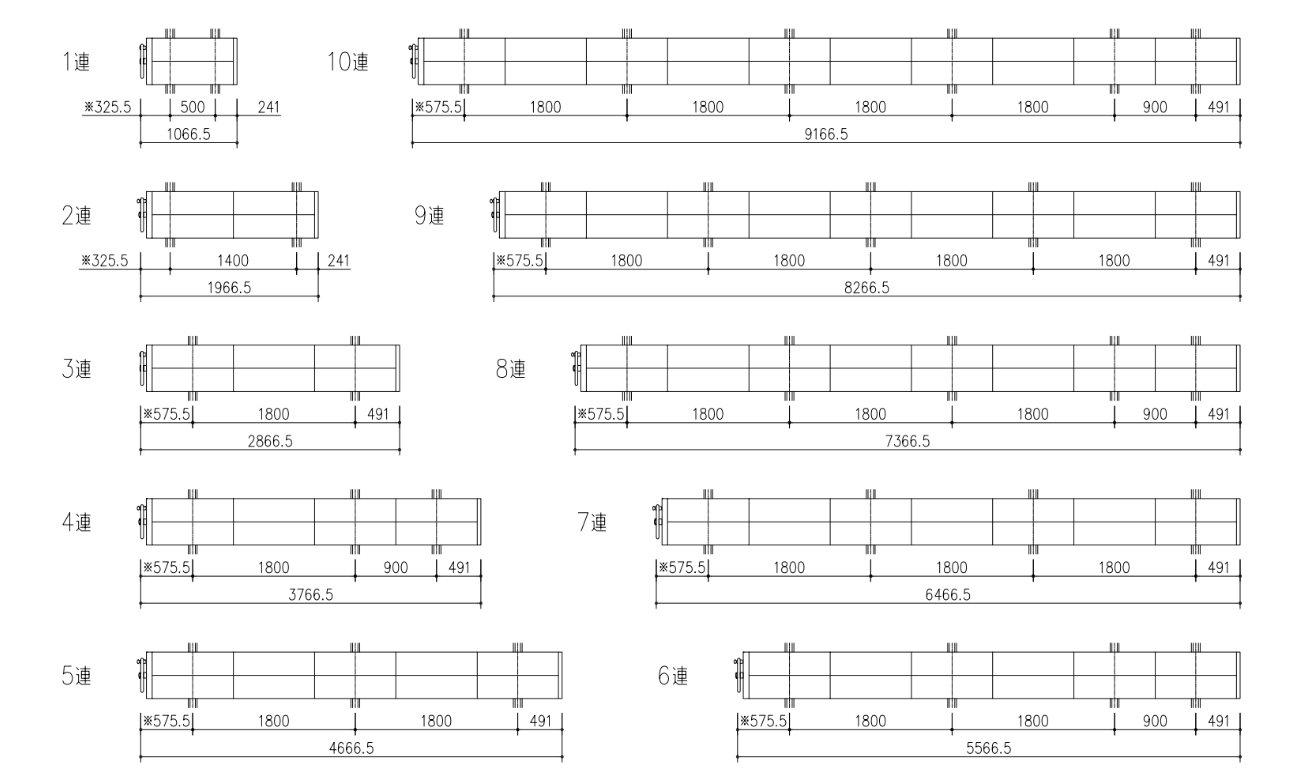

寸法
レール設置に基づくレール寸法及び外形寸法
![](../_src/70184501/img20221111114020181258.png?v=1712811893427)
レール&スロープのバリエーション
設置環境に合わせ、
最適のレール施工方法をご提案します。
レール施工方法は設置環境に柔軟に対応できるよう、豊富なバリエーションの中からお選びいただけます。レールは移動棚の安定性を確保するとともに、車輪とレールの摩擦抵抗を最小限に抑え、移動棚の動きがスムーズに行えるよう経験とノウハウが活かされています。
![](../_src/53891209/idou02_34.png?v=1712811893427)
据置タイプ(スロープ付)
![](../_src/53891219/flat_02_blk.png?v=1712811893427)
![](../_src/53891213/idou02_31.png?v=1712811893427)
OAフロアータイプ
![](../_src/53891215/flat_05_blk.png?v=1712811893427)
![](../_src/53891211/idou02_28.png?v=1712811893427)
床面補強タイプ
![](../_src/53891217/flat_06_blk.png?v=1712811893427)
使用場所や目的に応じてレール及び
スロープ材を選ぶことができます。

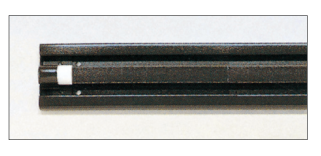

レール

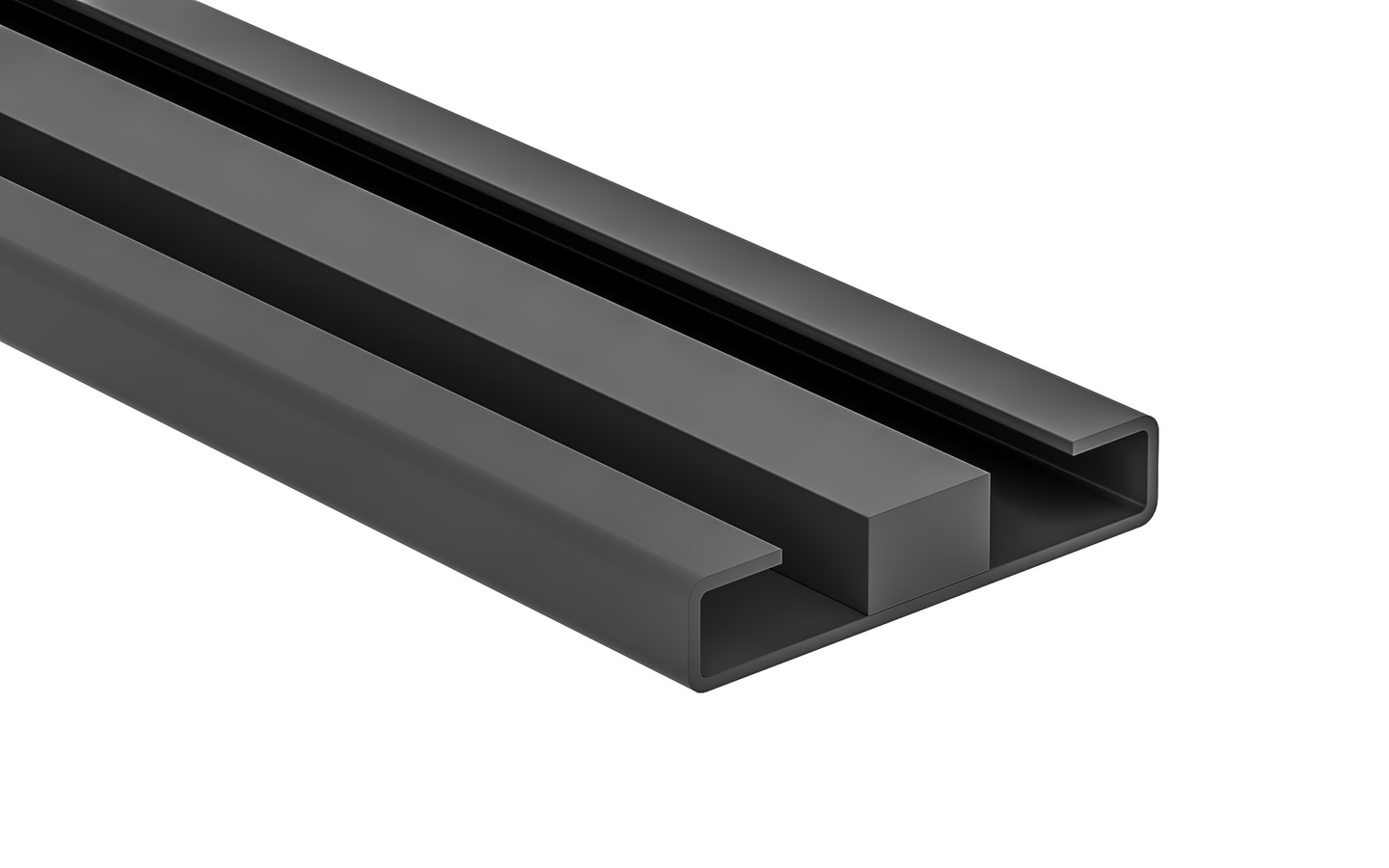

レールプレート構造を採用。強固な溶接構造で、そり・ねじれをなくしました。
![](../_src/70184995/img20221111114346166665.jpg?v=1712811893427)
![レールプレート](../_src/53891227/idou02_52.png?v=1712811893427)

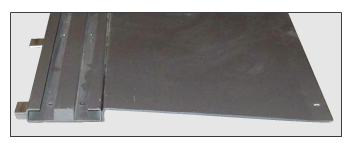

スロープ
スロープ幅は台車やカートの使用を考慮して150mm、200mm、300mmのバリエーションからお選びいただけます。
スロープ端部は塞ぎ板が付きます。
![](../_src/70185011/img20221111114616295514.jpg?v=1712811893427)
施工例(普通鋼板の場合)/スロープ幅150mm
![](../_src/70185015/img20221111114616281460.jpg?v=1712811893427)

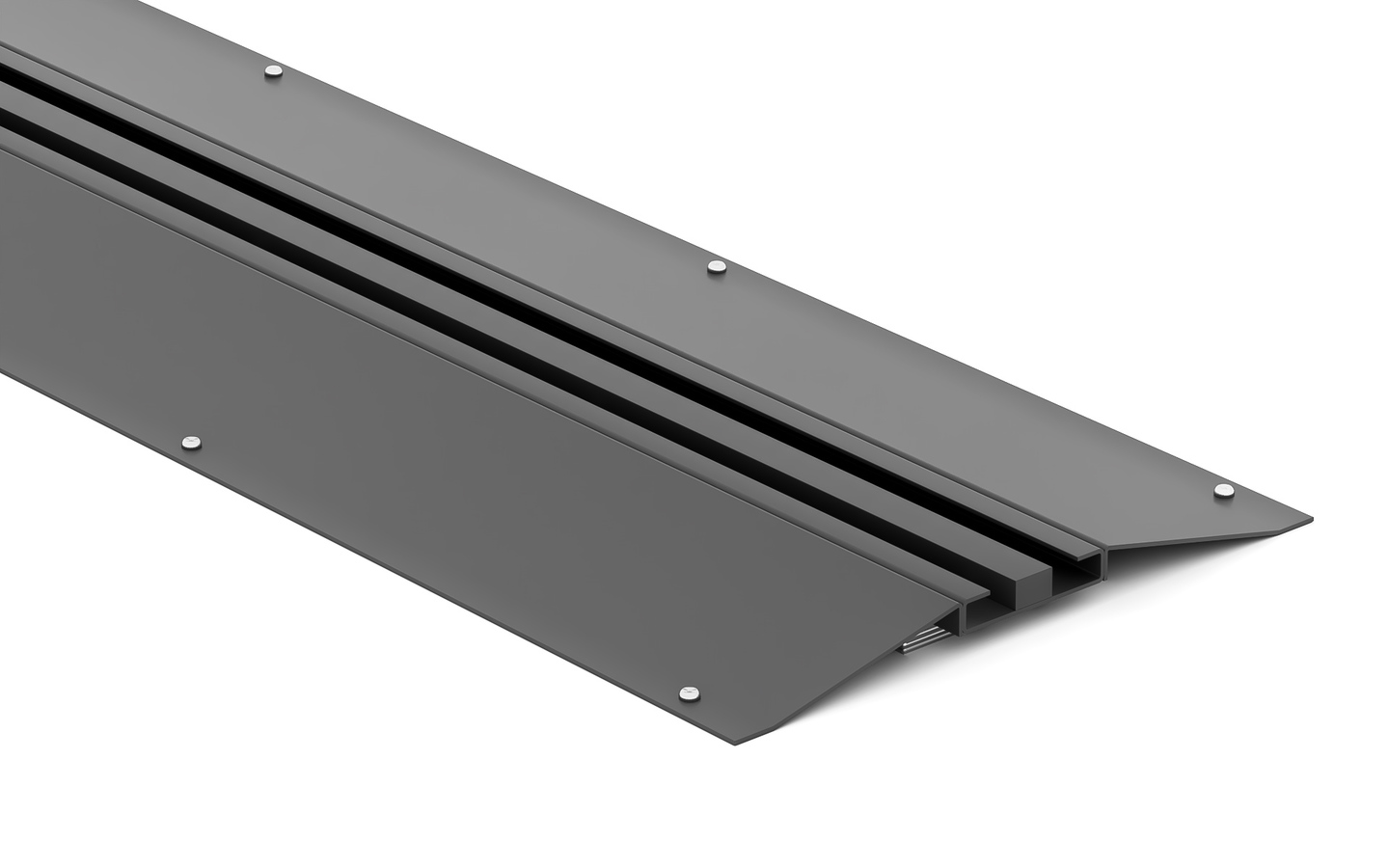

施工例(縞鋼板の場合)/スロープ幅150mm
レール施工方法

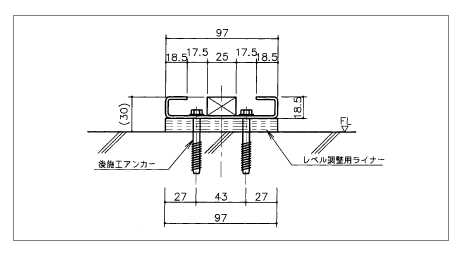

据置タイプ
![](../_src/53891243/flat_01_blk.png?v=1712811893427)
![](../_src/53891229/idou02_06.png?v=1712811893427)
既存の床の上に、レールをレベル調整しアンカーにて固定して設置します。

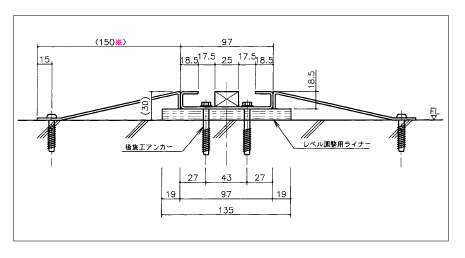

据置タイプ(スロープ付)
![](../_src/53891245/flat_02_blk.png?v=1712811893427)
![](../_src/53891231/idou02_09.png?v=1712811893427)
据置タイプのレールに、スロープを取り付けます。
つまづき防止や台車等の利用に採用されます。
レールスロープ
幅150㎜、板厚:2.3㎜/幅300㎜、板厚:3.2㎜
材質:普通鋼板、縞鋼板(スチール)、普通鋼板(ステンレス)

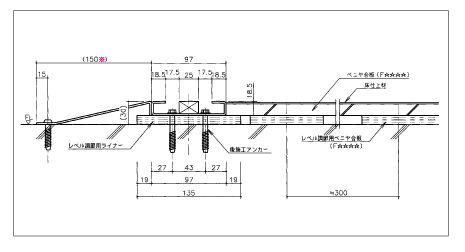

床上げタイプ
![](../_src/53891247/flat_03_blk.png?v=1712811893427)
![](../_src/70185217/idou02_46.png?v=1712811893427)
前面のみスロープとし、レール間は合板で敷き詰め、棚通路をフラットに仕上げます。
つまづき防止や台車等の利用に最適です。

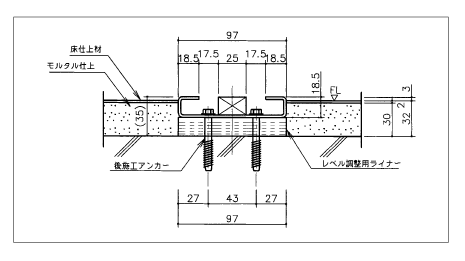

埋込タイプ
![](../_src/53891249/flat_04_blk.png?v=1712811893427)
![](../_src/70185210/idou02_18.png?v=1712811893427)
モルタル等でレールと同じ高さにします。つまづき防止、レールの固定に効果があります。
床へのコンクリート打設の前に、レールの施工方法については事前に打ち合わせが必要です。
コンクリートへの埋設になるので、サビ防止のためにステンレス製をお勧めします。

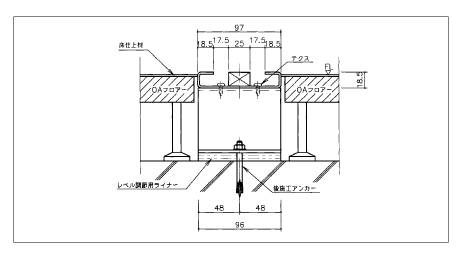

OAフロアータイプ
![](../_src/53891251/flat_05_blk.png?v=1712811893427)
![](../_src/53891241/idou02_26.png?v=1712811893427)
OAフロアーの高さに合わせて、レールと床を同レベルにします。高さ150mm以下の場合はハット鋼、150mm以上の場合は鋼製束を採用します。

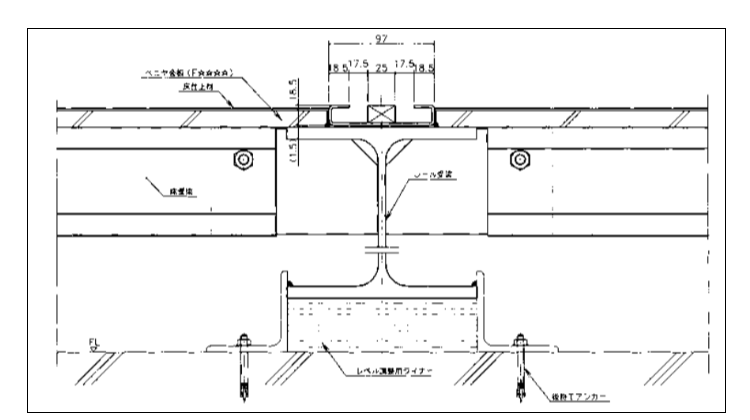

床面補強タイプ
![](../_src/53891253/flat_06_blk.png?v=1712811893427)
![](../_src/70185220/img20221111120437052956.png?v=1712811893427)
床の耐荷重が不足した場合、補強材を用いて床を補強しレールを設置します。
補強材(H鋼)は大梁の上で固定します。

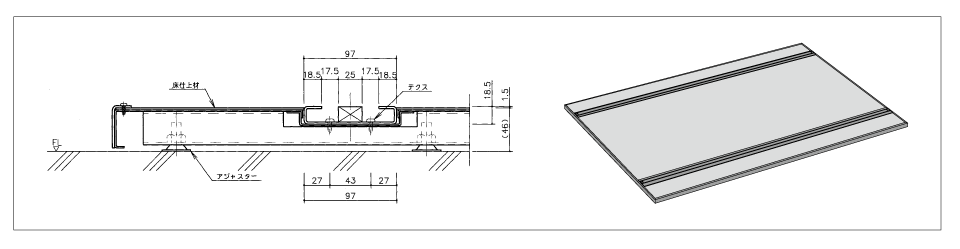

レールユニットタイプ
![](../_src/53891255/flat_07_blk.png?v=1712811893427)
![](../_src/53891233/idou02_58.png?v=1712811893427)
レイアウト変更に対応できるよう、床に置くだけの構造で移設が容易になります。
(右)完成イメージ/W2000 ×D3000×H50
レールユニットタイプでは、ベース部材に軽量でコンパクト化した部材を使用しています。
2~3連程度のコンパクトな計画に最適です。
